Router CNC Winter RouterMax 1230 All-Rounder Mărește

Router CNC Winter RouterMax 1230 All-Rounder

WINTER HOLZTECHNIK Germania WINTER HOLZTECHNIK Germania

ROUTERMAX1230ALLROUNDER

Nou

Router CNC Winter RouterMax 1230 All-Rounder

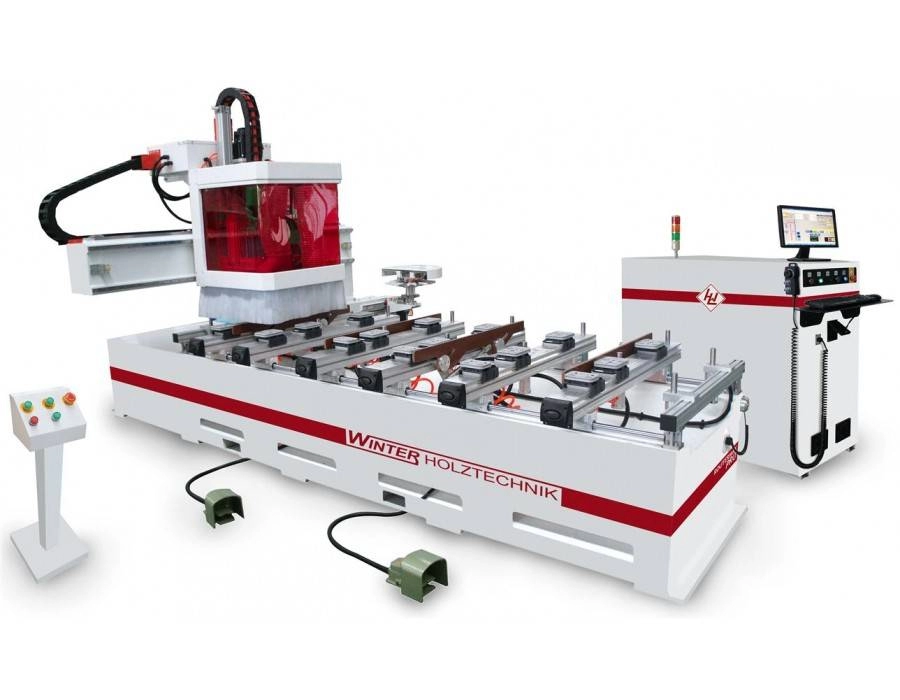

RouterMax 1230 All-Rounder este un centru CNC profesional conceput la frezarea si gravarea pieselor din lemn sau panourilor compozite ce poate prelucra piese pe dimensiunile axelor de 1260 x 3060 x 80 mm (XxYxZ). Acest router CNC este livrat cu unitate de gaurire orizontala, unitate de gaurire verticala si unitate frezare canale T.

More details

329 987 lei cu TVA

59 000 € fără TVA


Intrebari si raspunsuri (0)

COMANDĂ INSTANT Router CNC Winter RouterMax 1230 All-Rounder

Acest produs beneficiaza de TRANSPORT GRATUIT.

CARACTERISTICI TEHNICE

Date tehnice pentru routere CNC
Lungime prelucrare axa x 1260 mm
Lungime prelucrare axa y 3060 mm
Lungime prelucrare axa z 80 mm
Acuratete ±0,05 / 300 mm
Viteza maxima deplasare 60000 mm/min
Viteza maxima de lucru 20000 mm/min
Putere motor freza S1 100% 9,0 kW (12,0 CP)
Diametru penseta fixare 6, 8, 10, 12 mm
Turatie ax freza 0 - 24000 rpm
Ghidaj in axa x ghidaj liniar cu rack si pinion ghidare
Ghidaj in axa y ghidaj liniar cu rack si pinion ghidare
Ghidaj in axa z ghidaj liniar cu surub de ghidare
Limbaj comanda cod tip G
Software CAD/CAM Software EXICAM
Control echipament OSAY
Interfata USB, LAN, CARD READER
Temperatura de lucru 0° - 45° C
Tensiune de alimentare 400 V
Consum total motoare 18 kW (24,10 CP)
Frecventa curent alimentare 50 Hz
Siguranta electrica 32 A
Viteza aer 30 m/sec
Debit aer 2500 m³ / h
Conector aer comprimat 9 DN
Consum aer 60 l/min
Presiune aer necesara 6 bar
Dimensiuni (L x l x h) 3800 x 2100 x 2200 mm
Diametru hota exhaustare 100 mm
Greutate aproximativa 2900 kg

INFORMAȚII SUPLIMENTARE

  • Routerul CNC Winter RouterMax 1230 All-Rounder este un centru CNC  conceput pentru a realizareintr-o maniera profesionala aplicatiile de frezare si gravare a pieselor confectionate din diferite materiale, precum: lemn, plastic, aluminiu, Di-bond, gravarea panourilor, fomex, plasticuri industriale, marmura, materiale acrilice, PVC, panouri compozite, cupru, aliaje, MDF etc.,
  • Acest router CNC poate deplasa pe axele x, y si z pe curse de 1640 mm, 3400 mm, respectiv 250 mm si prelucra piese pe dimensiunile axelor de 1260 x 3060 x 80 mm (x x y x z)
  • Acest centru prelucrare lemn este prevazut cu ghidaje in axele x si y liniare, dotate cu rack si pinion de ghidare, iar ghidajul in axa z este un ghidaj liniar prevazut cu surub de ghidare
  • Acest centru CNC este destinat pentru exploatarea intensiva fiind recomandat pentru utilizarea profesionala in atelierele de prelucrare a lemnului, pentru productia de serie
  • Aceasta masina prelucrare lemn cu control CNC se caracterizeaza printr-o constructie robusta si masiva care garanteaza lipsa vibratiilor si a torsiunii in prelucrare
  • Masa de lucru cu care este echipat acest router CNC este prevazuta cu cleme vacuum pentru fixarea piesei de prelucrat si suporti laterali retractabili
  • Aceasta masina lemn este dotata standard cu senzor de control a lungimii piesei de prelucrat care asigura precizia prelucrarii
  • Acest centru de prelucrare CNC are baza si coloana sudate cu precizie pentru a asigura rigiditatea masinii si lucrul fara torsiune
  • Deplasarea pe axa y a masinii se realizeaza prin deplasarea coloanei, iar pe axele x si z prin deplasarea suportului traversa
  • Pozitionarea axelor x, y si z se realizeaza electronic cu ajutorul servomotoarelor axelor Delta / Yaskawa, suruburilor de ghidare si rack-urilor

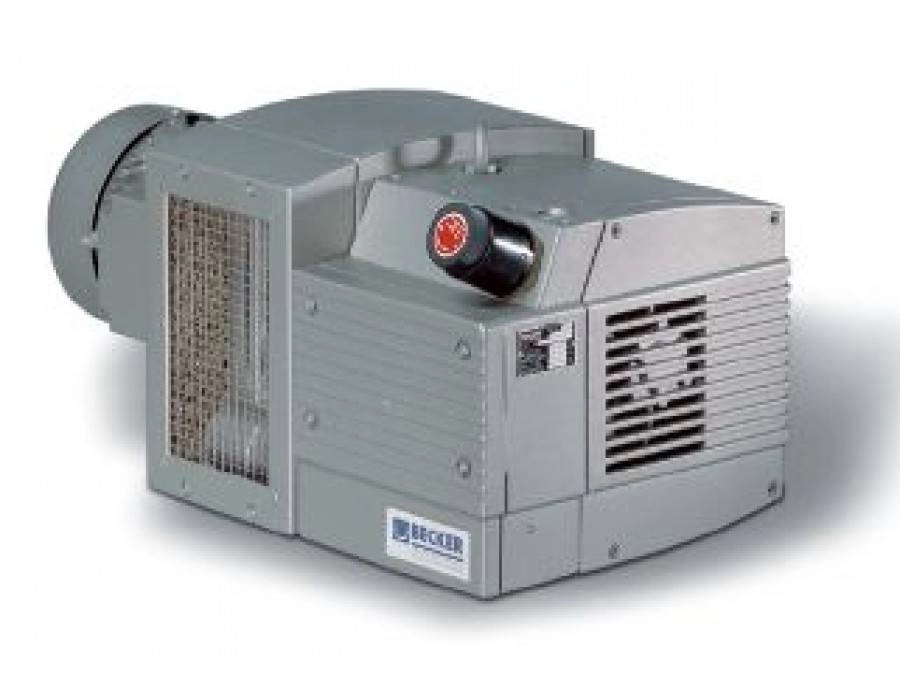

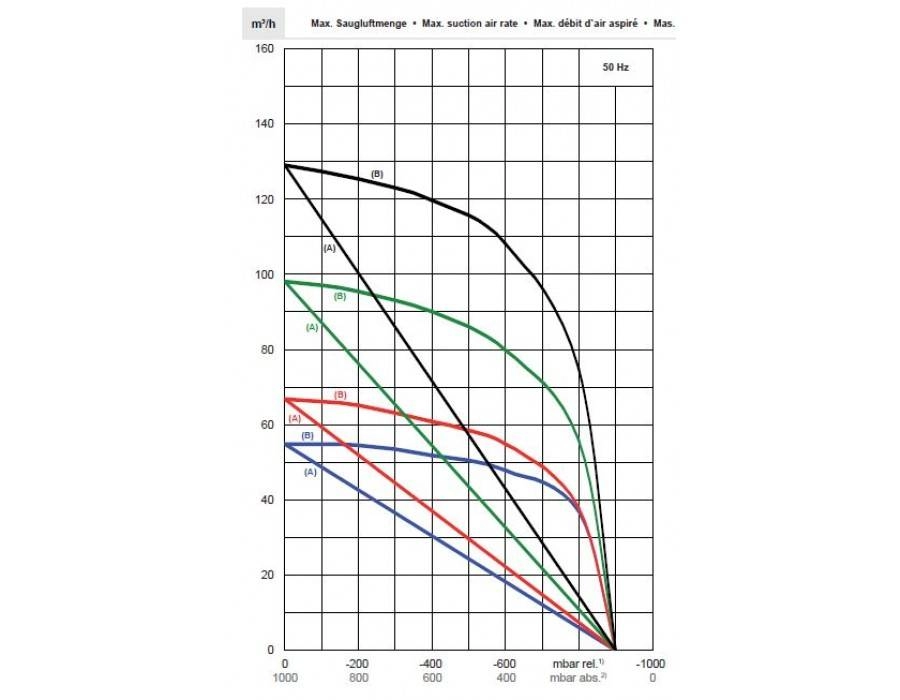

  • Acest centru CNC este echipat cu pompa de vacuum Becker, racita cu aer, cu o putere de 160 m3 / h
  • Toate axele acestei masini lemn sunt conectate la cate unservomotor independent Delta / Yaskawa care asigura deplasarea
  • Pozitionarea piesei de prelucrat se realizeaza cu usurinta datorita livrarii standard cu cate doua limitatoare pneumatice retractabile in axele x (6 piese) si y (3 piese)
  • Axul frezor este actionat de un motor ventilat HSD / Italia 9,0 kW / ISO 30
  • Sistemul de control CNC este prevazut cu sistem de control a pozitiei pe cele 3 axe
  • Controlul integrat PLC asigura controlul tuturor functiilor acestui router CNC
  • Masina este controlata cu ajutorul unui computer industrial Osay / Syntec
  • Computerul industrial  Osay/Syntec permite flexibilitatea interventiilor in ciclul de prelucrare
  • Computerul industrial Osay/Syntec asigura preluarea sarcinilor de prelucrare de la utilizator
  • Programarea masinii poate fi realizata pe computerul Osay sau pe un PC in birou
  • Acest router CNC este prevazut cu port cititor de carduri, port LAN pentru conectarea la reteaua de internet si port USB
  • Este dotata cu software Ucancam
  • Acest soft este ideal pentru crearea programelor de prelucrare pentru toate aplicatiile din domenii precum industria realizarii de mobilier, design interior, desing si instalatii etc.
  • Acest router CNC este compatibil cu sisteme de operare Windows pe 32 bit sau 64 bit (Windows 7, Windows XP Home / Professional, Windows 2000)
  • Acest router CNC este programat cu ajutorul unui limbaj cod comanda tip G (conform DIN 6625) dar permite si utilizarea liniilor de comanda tip HPGL (*.PLT)
  • Permite realizarea de simulari sau utilizarea unor functii de frezare plana rapida avand un controller integrat pentru axul frezor
  • Permite, daca este cazul, editarea codului functiilor de control, precum si afisarea codului tip G (sau HPGL)
  • Aceasta masina raspunde tuturor cerintelor de siguranta in exploatare conform standardului EN 848-3
  • Acest centru CNC este dotat cu dispozitiv de fixare a sculei cu 8 pozitii, interschimbabile din lateral
  • Operatiunea de gaurire se realizeaza cu ajutorul a 14 axuri verticale si 3 orizontale
  • Acest centru CNC este dotata cu unitate de gaurire verticala, unitate de gaurire orizontala, agregat frezare canale T si unitate frezoare

Router CNC Winter RouterMax 1230 All-Rounder | Caracteristici unitate gaurire verticala:

  • aceasta unitate de gaurire este prevazuta cu 14 axuri programabile individual
  • cursa pe axa z este de 60 mm
  • este actionata de un motor de 2,5 kW
  • sensul de rotatie poate fi selectat stanga / dreapta
  • turatia acestor axuri este de 1500 - 5000 rpm
  • receptia burghielor este de 10 mm
  • adancimea maxima de gaurire este de 38 mm
  • lungimea maxima a burghielor este de 70 mm
  • diametrul maxim de gaurire este de 20 mm
  • distanta dintre axuri este de 32 mm
  • aceasta unitate de gaurire se deplaseaza pe axele x si y

Router CNC Winter RouterMax 1230 All-Rounder | Caracteristici unitate gaurire orizontala:

  • aceasta unitate de gaurire este prevazuta cu 3 axuri programabile individual
  • cursa pe axa z este de 38 mm
  • sensul de rotatie poate fi selectat stanga / dreapta
  • turatia acestor axuri este de 1500 - 5000 rpm
  • receptia burghielor este de 10 mm
  • adancimea maxima de gaurire este de 38 mm
  • lungimea maxima a burghielor este de 70 mm
  • diametrul maxim de gaurire este de 20 mm

Router CNC Winter RouterMax 1230 All-Rounder | Caracteristici unitate frezare canale T:

  • adancimea maxima de taiere este de 10 mm
  • sensul de rotatie este pe dreapta
  • turatia panzei este de 2000 - 6500 rpm
  • diametrul de fixare al panzei este de 30 mm
  • diametrul maxim al panzei este de 100 mm
  • grosimea maxima a panzei este de 5 mm

Router CNC Winter RouterMax 1230 All-Rounder | Caracteristici unitate frezoare:

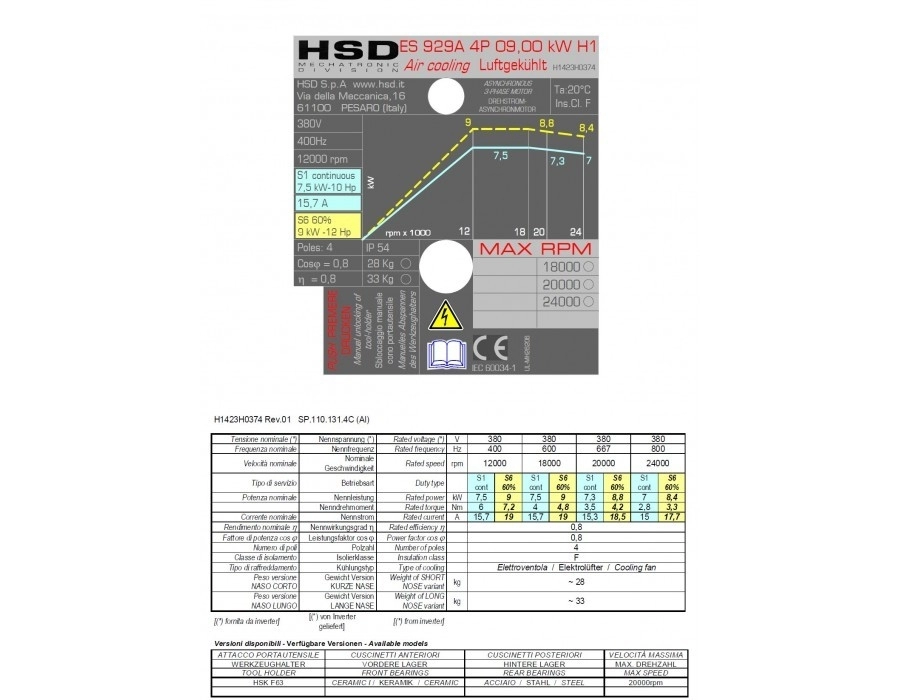

  • este actionata de un motor HSD 9,0 kW
  • Receptia frezei este ISO 30
  • motorul este racit pe aer
  • turatia axului este 0 - 24000 rpm programabila
  • sensul de rotatie poate fi selectat stanga / dreapta
  • este depalsata cu ajutorul unui motor AC cu convertizor de frecventa
  • este prevazuta cu rulmenti hibrizi (ceramici) care asigura o forta de frecare redusa, o viata mai lunga si o precizie exceptionala
  • este livrata cu pensete pentru fixarea frezelor deget cu diametrele de 6, 8, 10, 12 mm

Router CNC Winter RouterMax 1230 All-Rounder | Accesorii standard:

  • Control CNC cu computer industrial Osay/Syntec
  • Masa de lucru cu pompa de vacuum Becker
  • Senzor de control a lungimii
  • Limitatoare de pozitionare pneumatice retractabile
  • CAD/CAM Software EXICAM
  • USB
  • Card reader
  • Port LAN (Ethernet)
  • Unitate de gaurire verticala
  • Unitate de gaurire orizontala
  • Unitate frezare sloturi T
  • Unitate frezoare
