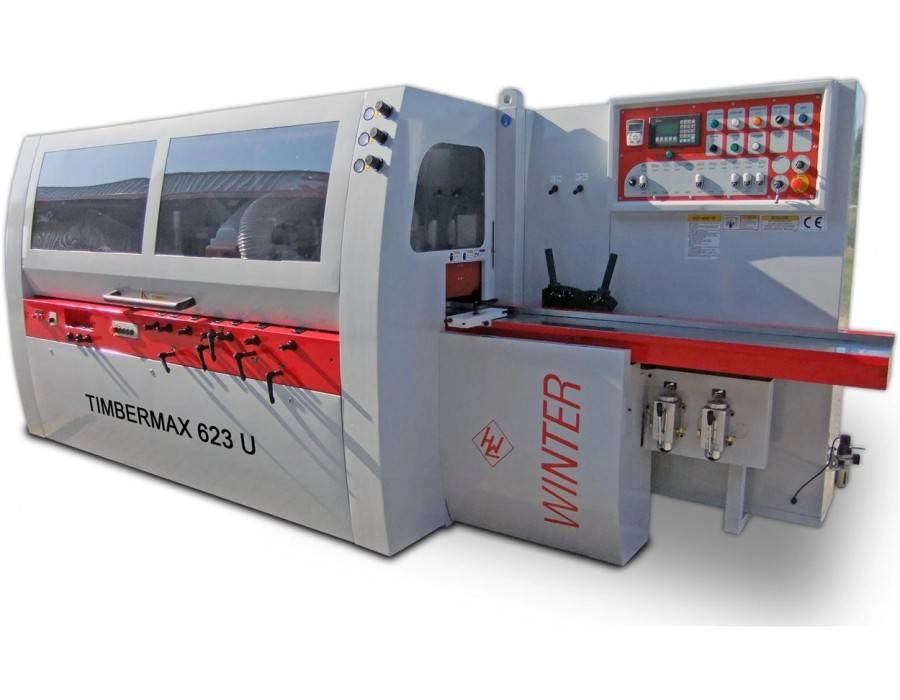

Masina de indreptat si profilat pe patru fete Winter TimberMax 6-23 U

Masina de indreptat si profilat pe patru fete Winter TimberMax 6-23 U

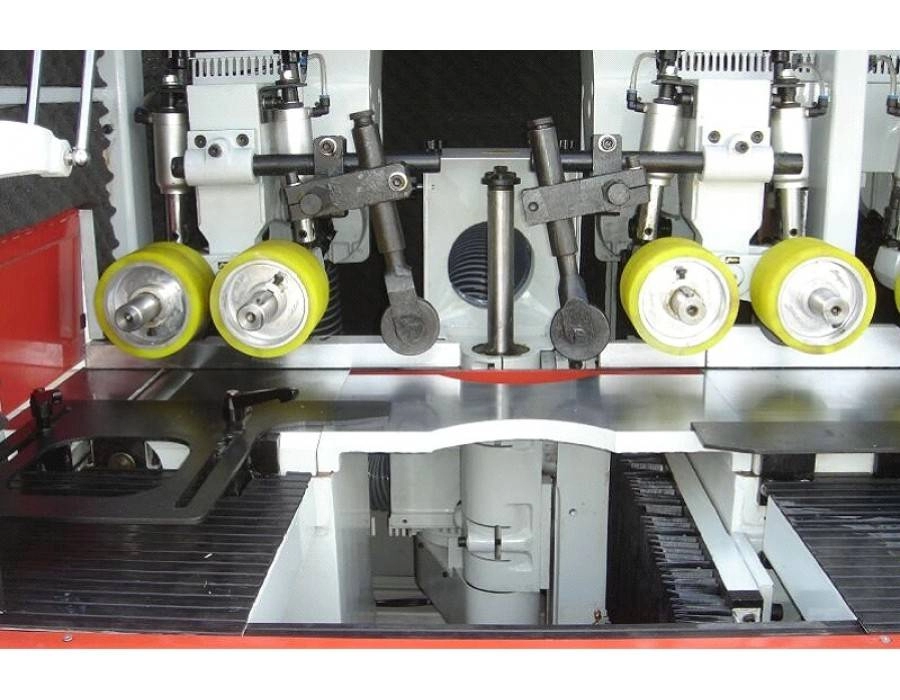

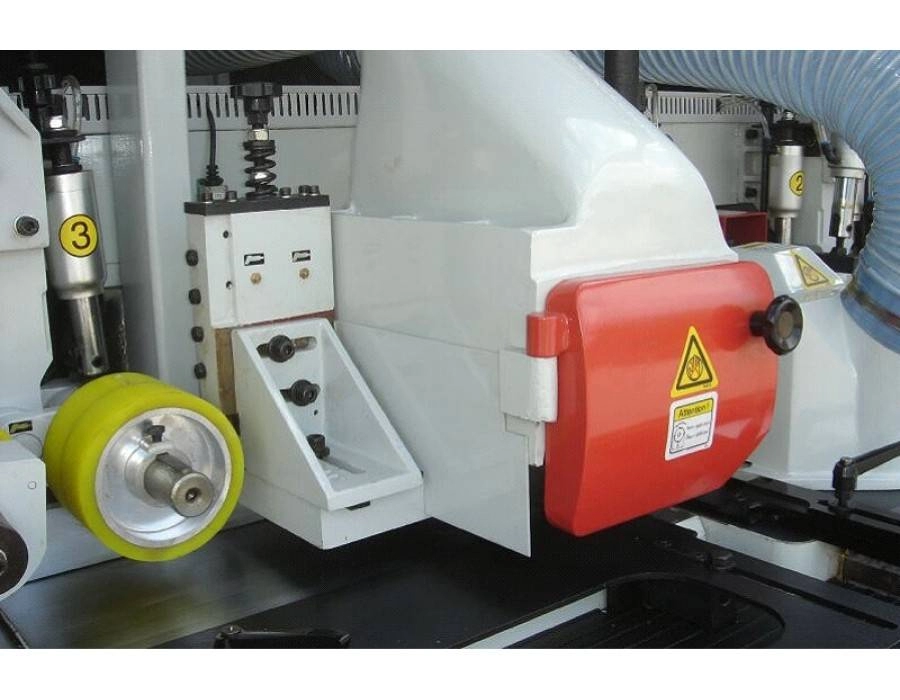

Rolele de avans sunt actionate motorizat iar presiunea acestora este ajustata pneumatic

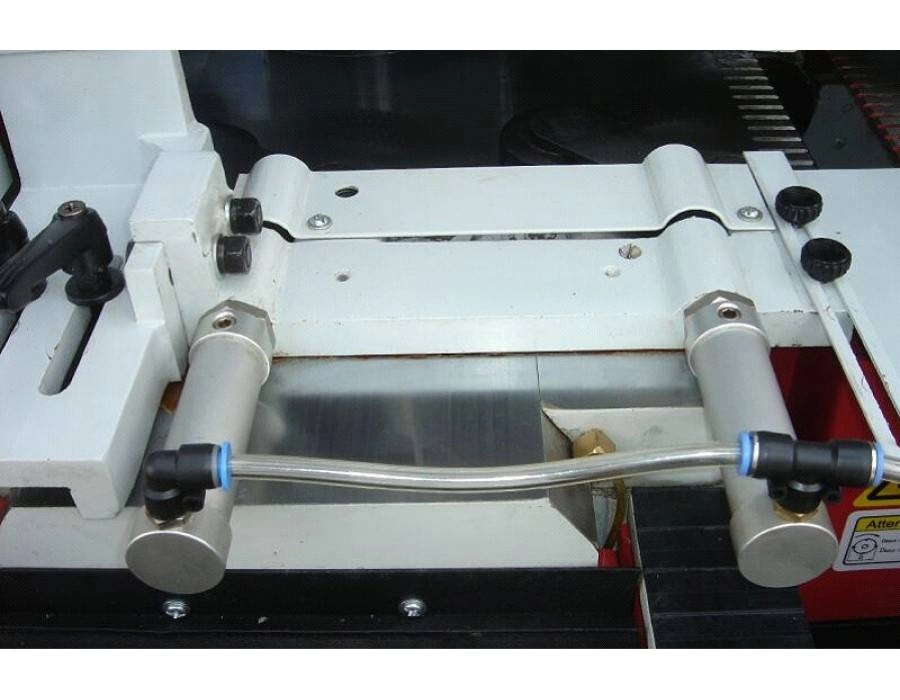

Rolele presoare sunt controlate pneumatic
Sistem de control pneumatic

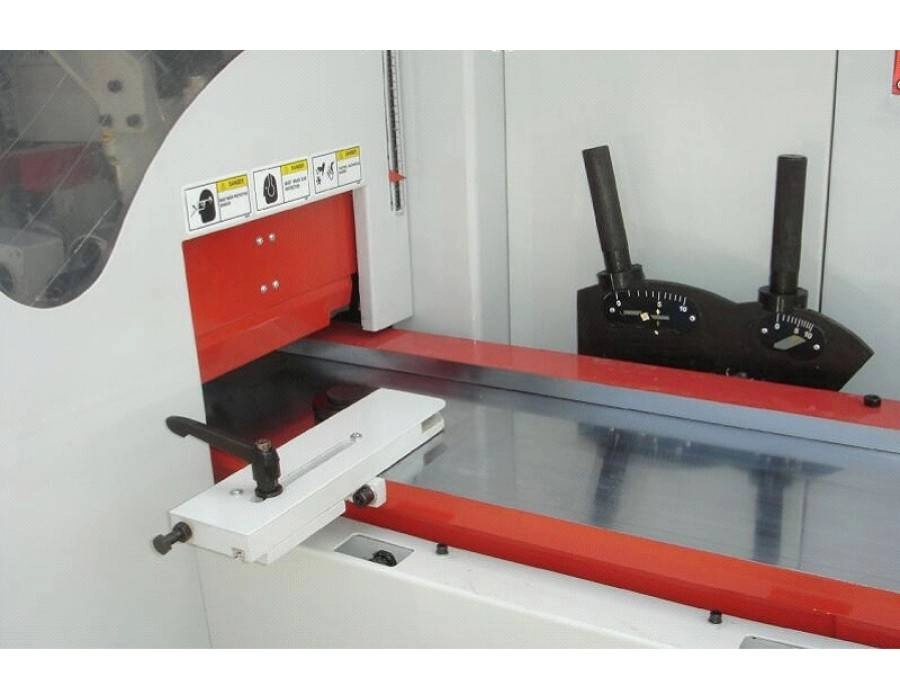

	Ajustarea inaltimii de preluare se realizeaza cu usurinta

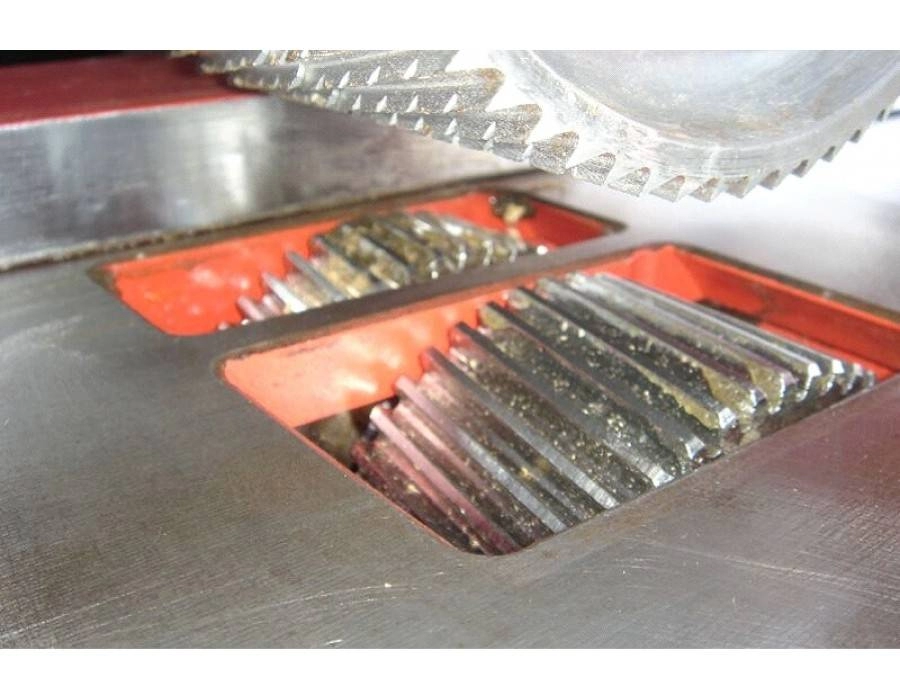

Masa de alimentare este prevazuta cu trei role de avans danturate

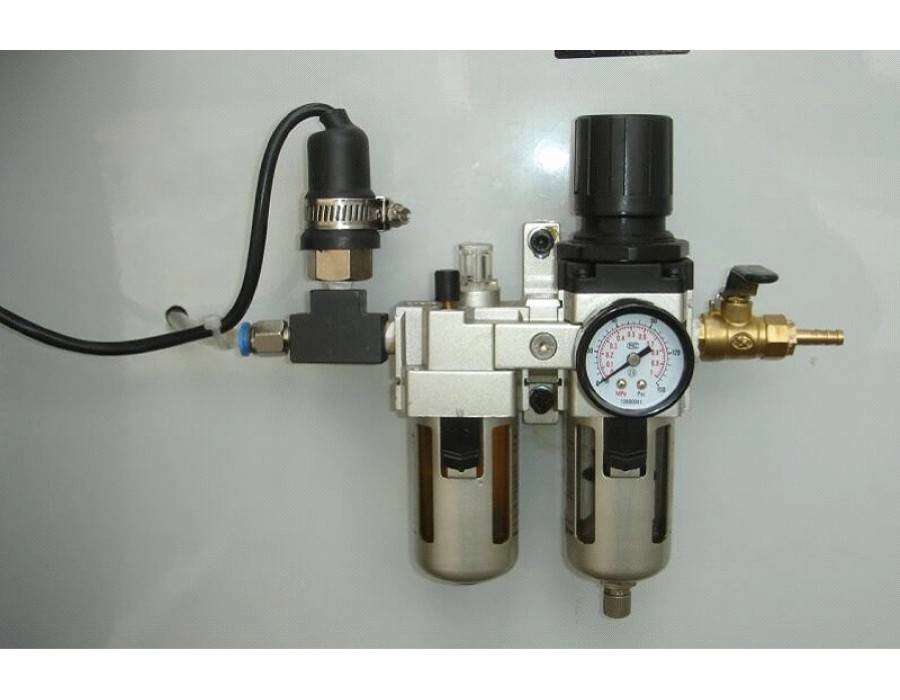

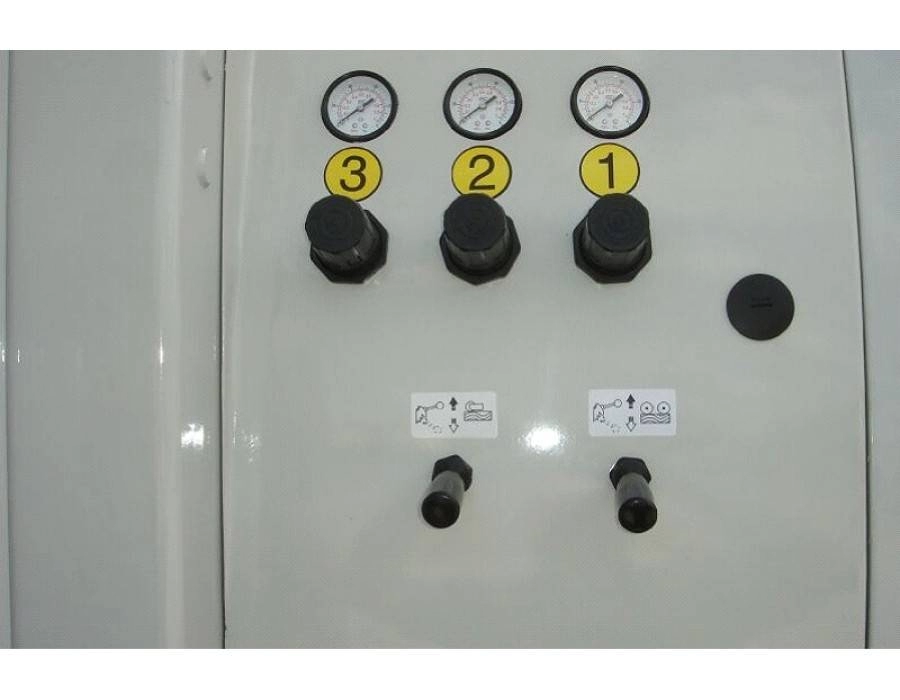

	Presiunea rolelor de avans este afisata cu ajutorul unor manometre si poate fi ajustata
Aceasta masina este prevazuta cu sistem de lubrifiere centralizat

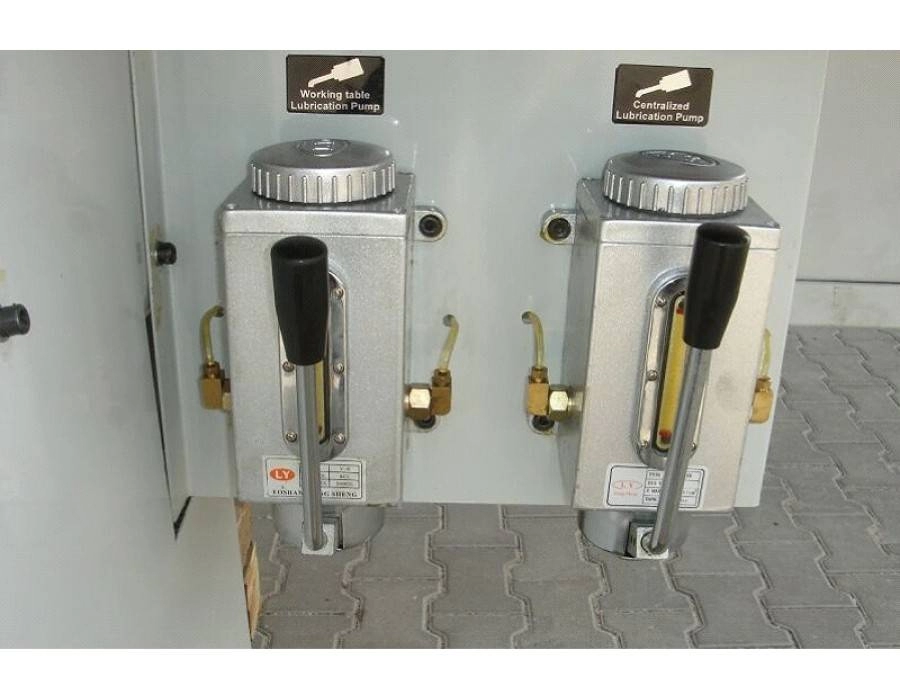

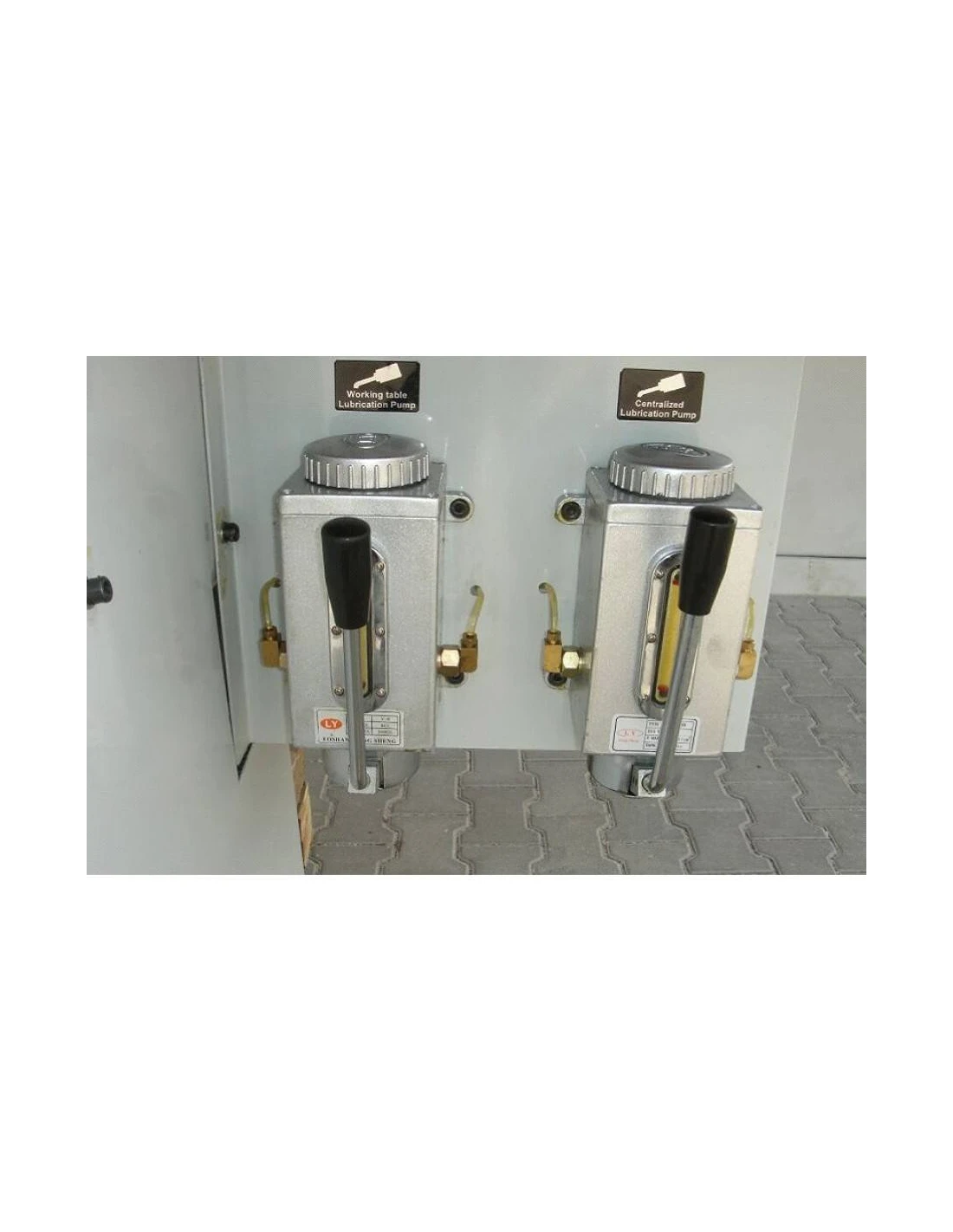

Aceasta masina dotata cu pompa pentru lubrifierea centralizata

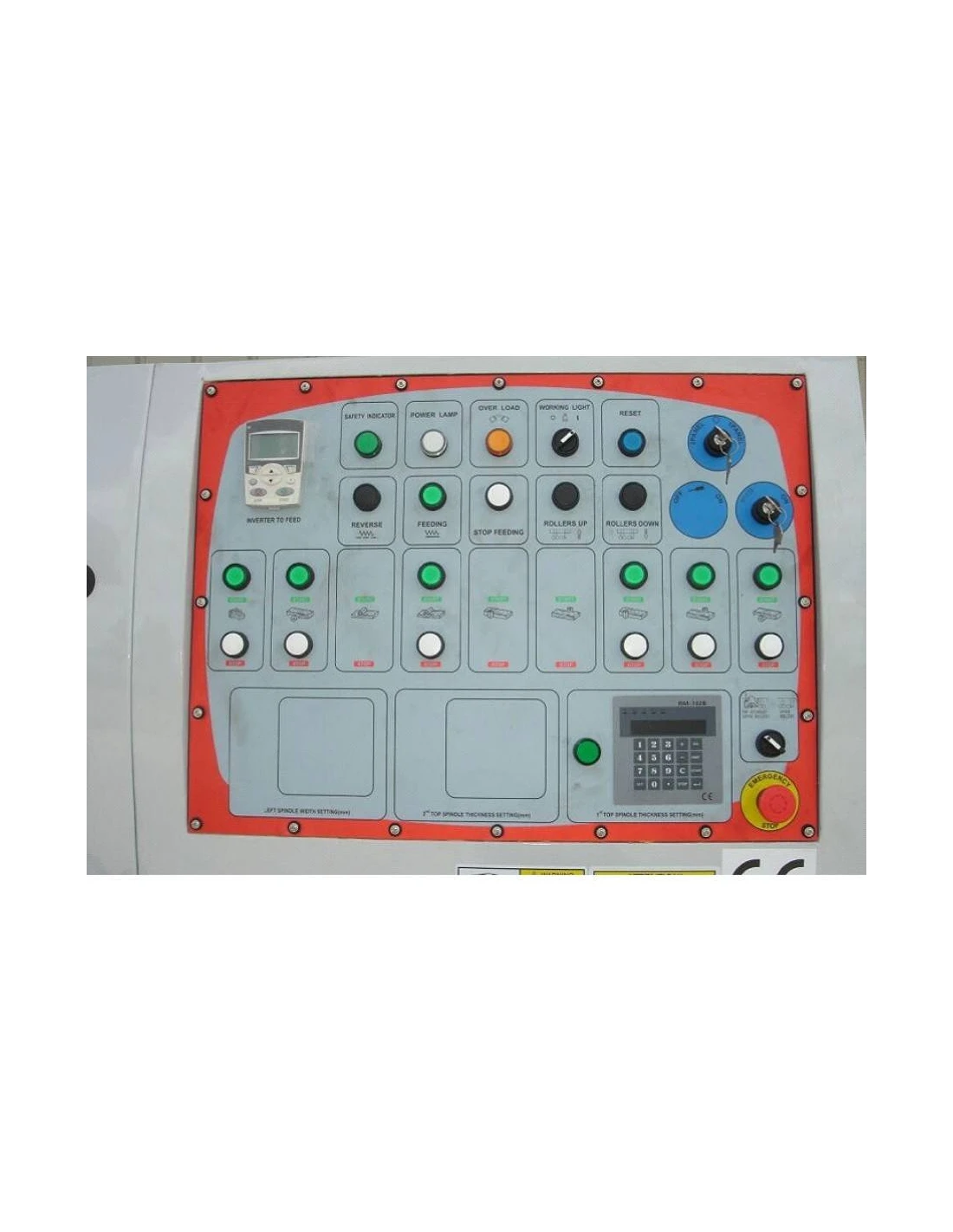

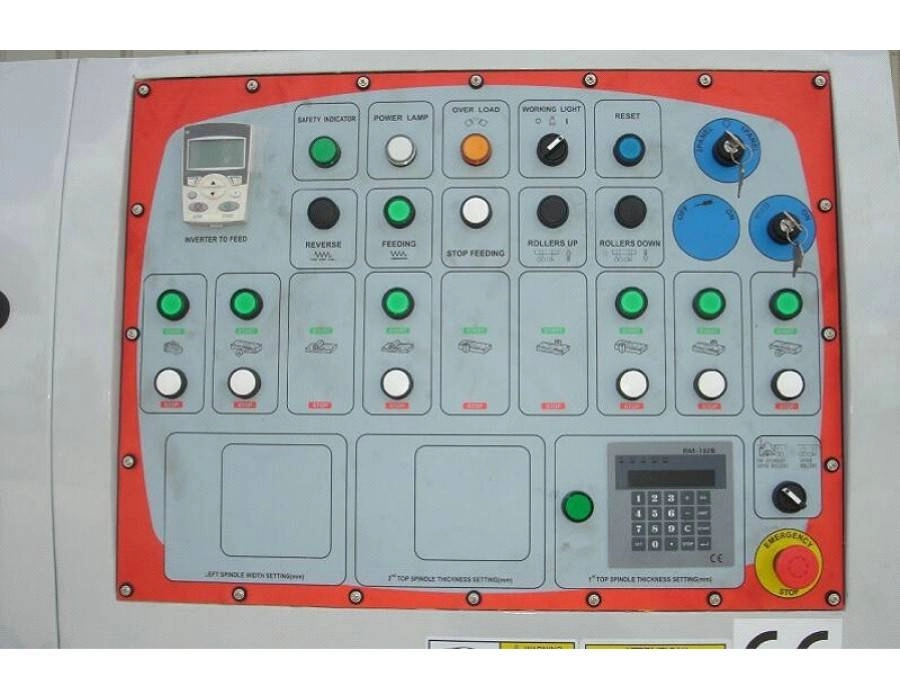

Elementele de control sunt aranjate logic pe panoul de comanda

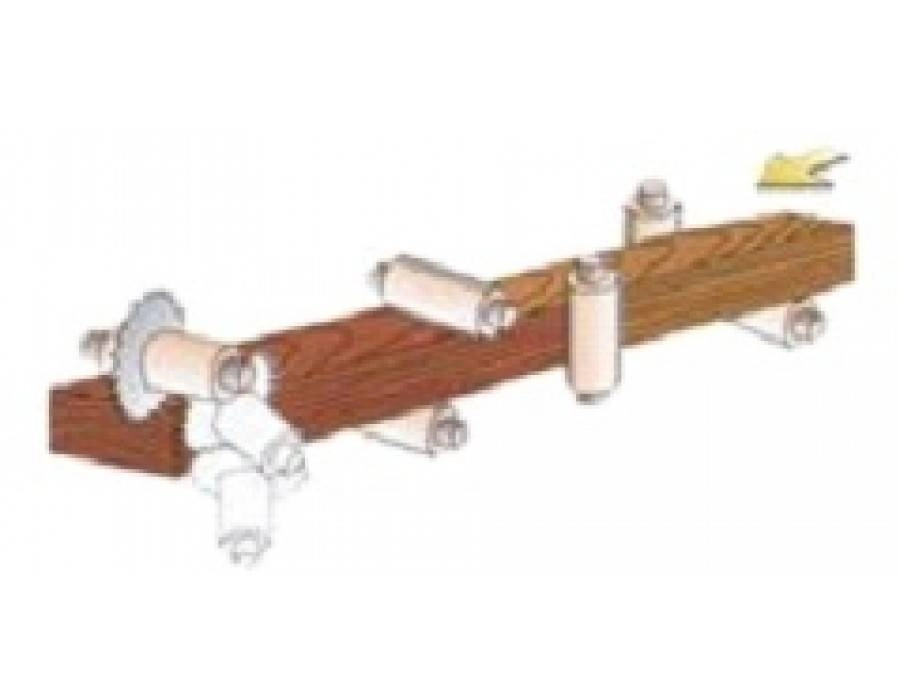

Ciclu de operatiuni de prelucrare

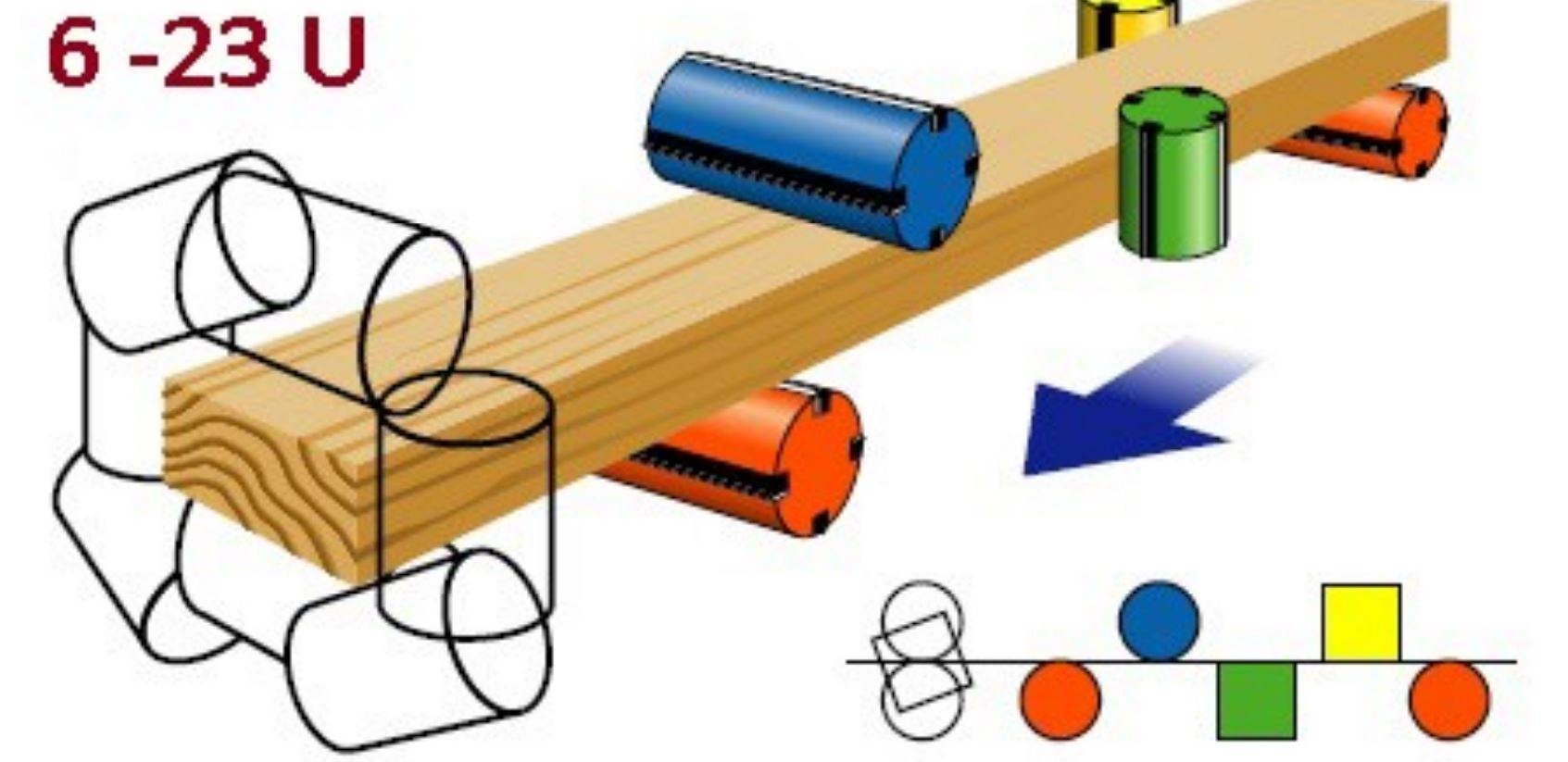

Ciclu de prelucrare
Masina de indreptat si profilat pe patru fete Winter TimberMax 6-23 U
Rolele de avans sunt actionate motorizat iar presiunea acestora este ajustata pneumatic
Rolele presoare sunt controlate pneumatic
Sistem de control pneumatic
	Ajustarea inaltimii de preluare se realizeaza cu usurinta
Masa de alimentare este prevazuta cu trei role de avans danturate
	Presiunea rolelor de avans este afisata cu ajutorul unor manometre si poate fi ajustata
Aceasta masina este prevazuta cu sistem de lubrifiere centralizat
Aceasta masina dotata cu pompa pentru lubrifierea centralizata
Elementele de control sunt aranjate logic pe panoul de comanda
Ciclu de operatiuni de prelucrare
Ciclu de prelucrare
Masina de indreptat si profilat pe patru fete Winter TimberMax 6-23 U
Masina de indreptat si profilat pe patru fete Winter TimberMax 6-23 U Rolele de avans sunt actionate motorizat iar presiunea acestora este ajustata pneumatic Rolele presoare sunt controlate pneumatic Sistem de control pneumatic 	Ajustarea inaltimii de preluare se realizeaza cu usurinta Masa de alimentare este prevazuta cu trei role de avans danturate 	Presiunea rolelor de avans este afisata cu ajutorul unor manometre si poate fi ajustata Aceasta masina este prevazuta cu sistem de lubrifiere centralizat Aceasta masina dotata cu pompa pentru lubrifierea centralizata Elementele de control sunt aranjate logic pe panoul de comanda Ciclu de operatiuni de prelucrare Ciclu de prelucrare

Masina de indreptat si profilat pe patru fete Winter TimberMax 6-23 U este un echipament utilizat pentru indreptarea pe patru fete a pieselor din lemn cu dimensiuni maxime (l x h) 230 x 160 mm. Aceasta masina ofera o productivitate ridicata in exploatare si este echipata cu sase arbori taietori, din care unul care actioneaza ca un cap frezor.

WH.TIMBERMAX6_23U

Detalii și descriere

Caracterisitici:

  • Masina de indreptat si profilat pe patru fete Winter TimberMax 6-23 U este un echipament utilizat pentru indreptarea pe patru fete a pieselor din lemn cu dimensiuni maxime (l x h) 230 x 160 mm
  • Aceasta masina de rindeluit pe patru fete ofera o productivitate ridicata in exploatare
  • Aceasta masina de profilat este echipata cu sase arbori taietori, din care unul care actioneaza ca un cap frezor si este ideala pentru exploatarea profesionala in ateliere de tamplarie sau fabrici de mobilier
  • Masina de profilat pe patru fete Winter Timbermax 6-23 U poate fi utilizata atat pentru prelucrarea elementelor individuale, precum si in serie
  • Viteza de avans ajustabila continuu variabil garanteaza prelucrarea optima a pieselor de prelucrat
  • Capacul de protectie cu vizor permite supravegherea operatiunii de prelucrare
  • Masa de alimentare supradimensionata, confectionata din fonta, garanteaza precizia in exploatare
  • Masa de alimenatre este prevazuta cu 3 role de avans
  • Ajustarea inaltimii mesei se realizeaza motorizat
  • Elementele de control sunt pozitionate logic pe panoul de comanda fiind usor de actionat
  • Ajustarea adancimii de preluare se realizeaza cu usurinta
  • Constructia robusta garanteaza lucrul fara vibratii
  • Rolele de avans actionate motorizat asigura presarea piesei de prelucrat cu ajutorul unui sistem pneumatic
  • Piesa de prelucrat este presat spre arborele stang cu ajutorul unor role presoare actionate pneumatic
  • Hotele de exhaustare faciliteaza evacuarea optima a rumegusului si prafului in timpul prelucrarii
  • Aceasta masina de indreptat pe patru fete este dotata cu intrerupatoare pentru oprirea de urgenta conform nomelor CEE
  • Unitatea de lubrifiere centralizata asigura intretinerea facila a acestei masini de patru fete

Accesorii standard:

  • 6 blocuri taietoare (5 pentru indreptare, unul frezor)
  • mese de lucru calite prin cromare
  • masa ajustabila motorizat
  • viteza de avans ajustabila continuu variabil
  • sistem de presare pneumatic pentru rolele de avans
  • 3 role de avans in masa de alimentare
  • unitate de lubrifiere centralizata
  • certificare CEE, TUV Rheinland

Caracteristici tehnice

Diametru hota exhaustare
6 x 150 mm
Tensiune de alimentare
400 V (trifazic)
Dimensiuni (L x l x h)
4730 x 1890 x 1750 mm
Frecventa curent alimentare
50 Hz
Greutate aproximativa
5600 kg
Putere totala racordare
46,3 kW
Latime de rindeluire maxima
230 mm
Inaltime maxima piesa
160 mm
Latime de rindeluire minima
20 mm
Inaltime minima piesa
8 mm
Lungime minima piesa de prelucrat (elemente individuale)
180 mm
Lungime masa de alimentare
2000 mm
Diametru ax
40 mm
Turatie
6000 rpm
Putere motor ax orizontal inferior
7,5 kW
Putere motor ax drept vertical
5,5 kW
Putere motor ax stang vertical
5,5 kW
Putere motor ax orizontal superior
7,5 kW
Viteza de avans
5 - 30 m/min
Diametru role de avans
140 x 35 x 50 mm, 140 x 35 x 20 mm, 140 x 35 x 16 mm
Putere motor de avans
4,0 kW
Numar axuri rindeluire
6 axuri (5 + 1)
Diametru ax orizontal inferior
145 mm
Diametru ax vertical drept
200 mm
Diametru ax vertical stang
200 mm
Diametru ax orizontal superior
200 mm
Putere motor ajustare inaltime
1,1 kW
Presiune maxima aer
6 bar
Diametru ax frezor inferior
180 mm
Putere motor ax inferior frezor
7,5 kW
Diametru maxim panza circulara
250 mm
Turatie maxima panza circulara
3500 rpm
Inclinare ax frezor (ax universal)
360°
Diametru al doilea ax orizontal inferior
200 mm
Putere motor al doilea ax orizontal inferior
7,5 kW
