| Mâner cu 3 gheare | 200 mm |
| Diametru maxim de întoarcere peste pat | 400 mm |
| Turning diameter over slide | 250 mm |
| Turning diameter at bridge selection | 520 mm |
| Lungimea de strunjire în colți fix | 1000 mm |
| Lungimea maximă instalată (mandrină tok. Lungimea maximă instalată a piesei (tok.) | 920 mm |
| Raza maximă de deplasare a saniei | 125 (0.02) mm |
| Gama de alunecare transversală | 240 (0.04) mm |
| Gama de deplasare longitudinală | 750 (0,2) mm |
| Lățimea patului | 218 mm |
| Pasajul fusului | 52 mm |
| Gama de alimentare transversală | (40) 0,011-0,276 mm/rev |
| Spindle end | D5 CAMLOCK |
| Conul fusului | MK6 |
| Dimensiunile menghinei de strunjire | 90 x 90 x 30 mm |
| Dimensiunile maxime ale sculei | 20 x 20 mm |
| Vitezele fusului | 18 game (I/II) 65 - 1810 rpm./min |
| Spindle speed range | (I) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810 rpm./min, (II) 65, 180, 200, 235, 330, 550, 700, 910, 1200 rpm. |
| Filete metrice | (32) 0,4 - 7 mm/rev. |
| filete în inch | (36) 4 - 60 T.P.I. |
| Filete modulare | (22) 0,4 - 3 mm |
| Filete D.P. | (28) 8 - 84 D.P. |
| Gama de avans longitudinal | (40) 0,053 - 1,291 mm/rev. |
| Gama de alimentare transversală | (40) 0,011 - 0,276 mm/rev. |
| Diametrul bucșei rulmentului cozii | 50 mm |
| Lungimea bucșei de talie | 110 mm |
| Tailstock bushing cone | MK4 |
| Puterea motorului S1/S6 | 2.2/2.64 kW / 400 V |
| Puterea pompei de răcire S1/S6 | 40/48 W |
| D/S/W | 1900 x 830 x 1650 mm |
| Greutate OK. | 790 kg. (±2%) |
Maner cu 3 gheare | 200 mm |
Diametru maxim de intoarcere peste pat | 400 mm |
Turning diameter over slide | 250 mm |
Turning diameter at bridge selection | 520 mm |
Lungimea de strunjire in colti fix | 1000 mm |
Lungimea maxima instalata (mandrina tok. Lungimea maxima instalata a piesei (tok.) | 920 mm |
Raza maxima de deplasare a saniei | 125 (0.02) mm |
Gama de alunecare transversala | 240 (0.04) mm |
Gama de deplasare longitudinala | 750 (0,2) mm |
Latimea patului | 218 mm |
Pasajul fusului | 52 mm |
Gama de alimentare transversala | (40) 0,011-0,276 mm/rev |
Spindle end | D5 CAMLOCK |
Conul fusului | MK6 |
Dimensiunile menghinei de strunjire | 90 x 90 x 30 mm |
Dimensiunile maxime ale sculei | 20 x 20 mm |
Vitezele fusului | 18 game (I/II) 65 - 1810 rpm./min |
Spindle speed range | (I) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810 rpm./min, (II) 65, 180, 200, 235, 330, 550, 700, 910, 1200 rpm. |
Filete metrice | (32) 0,4 - 7 mm/rev. |
filete in inch | (36) 4 - 60 T.P.I. |
Filete modulare | (22) 0,4 - 3 mm |
Filete D.P. | (28) 8 - 84 D.P. |
Gama de avans longitudinal | (40) 0,053 - 1,291 mm/rev. |
Gama de alimentare transversala | (40) 0,011 - 0,276 mm/rev. |
Diametrul bucsei rulmentului cozii | 50 mm |
Lungimea bucsei de talie | 110 mm |
Tailstock bushing cone | MK4 |
Puterea motorului S1/S6 | 2.2/2.64 kW / 400 V |
Puterea pompei de racire S1/S6 | 40/48 W |
D/S/W | 1900 x 830 x 1650 mm |
Greutate OK. | 790 kg. (±2%) |
Beneficii principale
Suprafata ranforsata si canelata a patului strungului asigura reducerea maxima a vibratiilor. In plus, patul este rectificat cu precizie, calit.

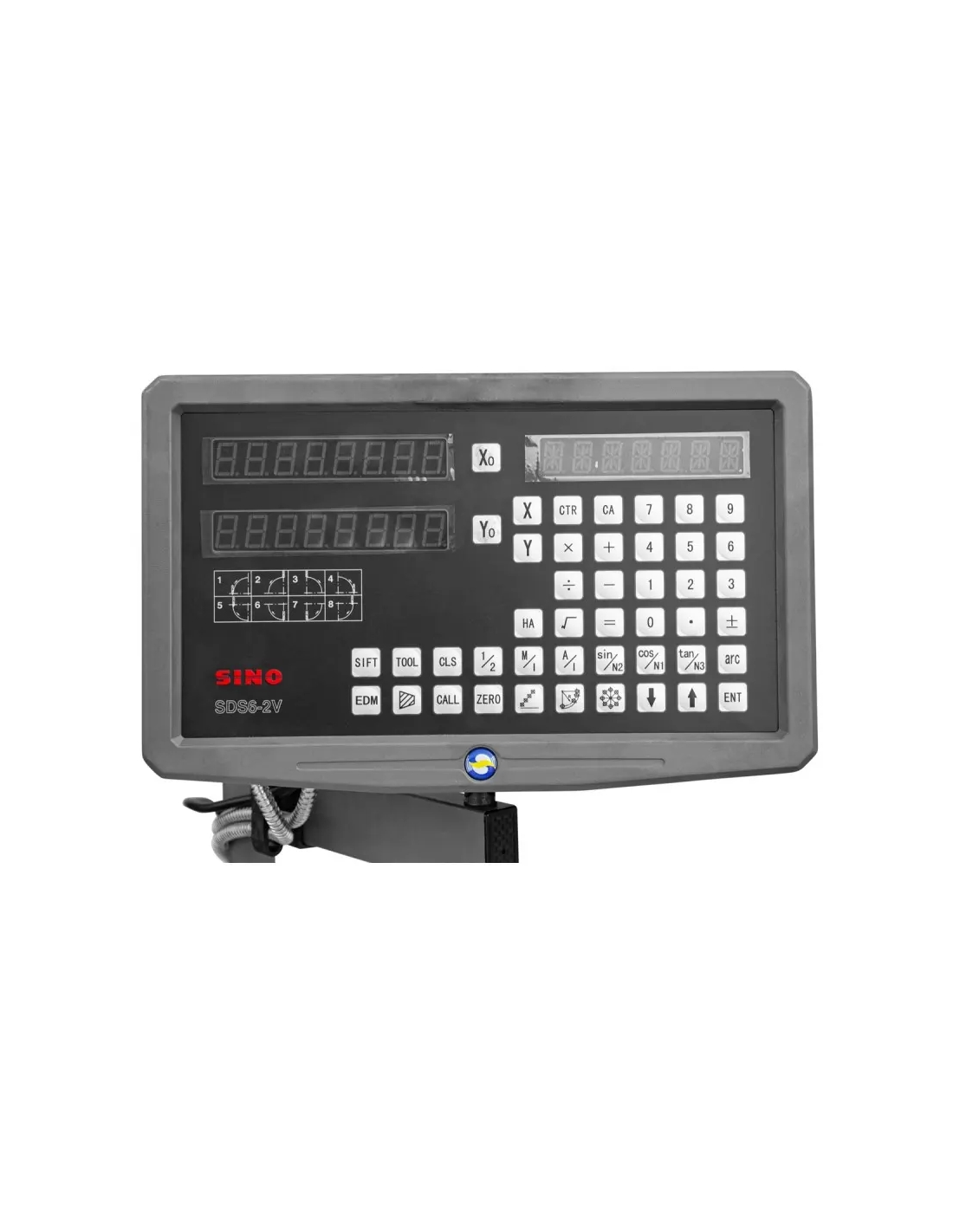

Lectura digitala functioneaza in doua axe de miscare longitudinala si transversala a glisierei. Semnalul electronic prelucrat de la liniile optice vizualizeaza pe un ecran digital valorile obtinute din miscarile de-a lungul axei.
Masina de strunjit echipata cu un sistem de rulmenti pentru ax de inalta calitate si ranforsat.
Rezultatele de lucru optime sunt asigurate de trecerea mare a fusului de 52 mm.
Anghii calite si rectificate in angrenajul fusului.
Latimea crescuta a patului de 218 mm asigura conditii de lucru stabile si precise.
Inzestrat cu un surub de tragere si un arbore de tragere pentru rasucirea filetului si alimentare automata longitudinala si transversala.
Reglare usoara a vitezei fusului si a alimentarii automate de la panoul de comanda ergonomic la angrenaje. Blocarea selectiei alimentarii prin intermediul unui surub de tragere sau prin intermediul unui arbore.
Ambreiaj de suprasarcina reglabil pe arborele de tractiune.
Posibilitatea de a prelucra o gama larga de filete fara a fi necesara inlocuirea rotilor de schimbare de pe chitara. Gama larga de filete strunjite: metric (32) 0,4-7 mm/rev, inch (36) 4-60 T.P.I, modular (22) 0,4-3 mm, filet D.P. (28) 8-84 D.P. Strunjirea filetelor de dreapta si de stanga.
Timer de intoarcere a filetului conceput pentru numararea precisa a bobinelor. Functia este menita sa economiseasca timp, astfel incat, in cateva treceri, piulita surubului de tractiune poate fi desurubata si glisiera readusa manual si rapid in pozitia initiala.
Patul are o punte interschimbabila pentru strunjirea pieselor mai mari cum ar fi: un disc. Acest model de strung permite prelucrarea cu un diametru maxim de 520 mm cu podul indepartat.
Gratar de aschii si sertare de scule detasabile pentru o munca mai buna si mai eficienta.
Echipare vasta ca standard: 3sh. + 4-sh. manere + disc de inch.
Inclus suplimentar este un set de freze de 7 piese de 20 x 20 mm si o freza rotativa MK4
Echipament standard:
- Digital cu citire pe 2 axe (scara optica)
- Mandru de strung cu trei falci 200 mm + falci stanga si dreapta (set)
- Mandru de strunjire cu 4 falci 200 mm
- Placa fata 280 mm
- Suport permanent
- Suport mobil
- Fixed fang: MK4 - 2 buc
- Manson de reducere a axului MK6/MK4
- Roti de schimbare a vitezelor - 1 set
- Sistem de racire
- Lumini de lucru
- Dispozitiv de degresare
- Cheie pentru mandrina si menghina
- Set de scule de lucru
- Protectii de siguranta in conformitate cu DIN EN ISO 9001:2000.
- Protectii de siguranta in conformitate cu standardele CE
- Manual de instructiuni in poloneza
- Declaratie de conformitate
- Declaratie de conformitate CE
Echipamente optionale:
- Drill shank MK3/B16
- Drill shank B16 3-16mm
- Set de burghie HSS-CO5 cobalt / 1-13mm
- Ulei de emulsificare, lichid de racire pentru prelucrare ES-12 1L
